- Connecteur IDE Disquette.

Broche	Description	Broche	Description
1	Masse	18	Direction
2	Sélection densité	19	Masse
3	Masse	20	Pas
4	Non connecté	21	Masse
5	Masse	22	Ecriture de données
6	Non connecté	23	Masse
7	Masse	24	Autorisation d'écriture
8	Index	25	Masse
9	Masse	26	Secteur 0
10	Activation moteur A	27	Masse
11	Masse	28	Protection écriture
12	Sélection lecteur B	29	Masse
13	Masse	30	Lecture de données
14	Sélection lecteur A	31	Masse
15	Masse	32	Choix de la face
16	Activation moteur B	33	Masse
17	Masse	34	Changement de disquette

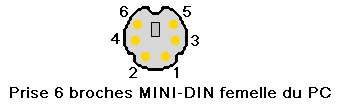

- Connecteur Clavier/Souris PS 2.

Broche	Nom	Description	Couleur
1	Data	Données	Rouge
2	N/C	Non Connecté	Vert
3	GND	Masse	Blanc
4	Vcc	+ 5 VDC	Jaune
5	CLK	Synchronisation des Fonctions	Noir
6	N/C	Non Connecté	Bleu

- Connecteurs SCSI 25 broches.

Broche	Description	Broche	Description
1	Demande de transfert	14	Masse
2	Message	15	Contrôle ou de données
3	Entrée/Sortie	16	Masse
4	Reset remise à zéro	17	Demande de transfert
5	Accusé de réception d'un octet	18	Masse
6	Bus occupé par une transmission	19	Sélection
7	Masse	20	Bus de données, contrôle de parité
8	Bus de données, première ligne bidirectionnelle	21	Bus de données, deuxième ligne bidirectionnelle
9	Masse	22	Bus de données, troisième ligne bidirectionnelle
10	Bus de données, quatrième ligne bidirectionnelle	23	Bus de données, cinquième ligne bidirectionnelle
11	Bus de données, sixième ligne bidirectionnelle	24	Masse
12	Bus de données, septième ligne bidirectionnelle	25	+ 5V
13	Bus de données, huitième ligne bidirectionnelle

- Connecteurs SCSI 50 broches.

Broche	Description	Broche	Description
1	Masse	26	Bus de données, première ligne bidirectionnelle
2	Masse	27	Bus de données, deuxième ligne bidirectionnelle
3	Masse	28	Bus de données, troisième ligne bidirectionnelle
4	Masse	29	Bus de données, quatrième ligne bidirectionnelle
5	Masse	30	Bus de données, cinquième ligne bidirectionnelle
6	Masse	31	Bus de données, sixième ligne bidirectionnelle
7	Masse	32	Bus de données, septième ligne bidirectionnelle
8	Masse	33	Bus de données, huitième ligne bidirectionnelle
9	Masse	34	Bus de données, contrôle de parité
10	Masse	35	Masse
11	Masse	36	Masse
12	N/C	37	N/C
13	Open	38	+ 5V
14	N/C	39	N/C
15	Masse	40	Masse
16	Masse	41	Arrivée d'information
17	Masse	42	Masse
18	Masse	43	Bus occupé par une transmission
19	Masse	44	Accusé de réception d'un octet
20	Masse	45	Reset Remise à zéro
21	Masse	46	Message
22	Masse	47	Sélection
23	Masse	48	Contrôle ou de données
24	Masse	49	Demande de transfert
25	Masse	50	Entrée/Sortie
