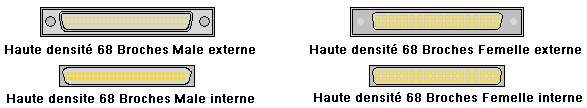

| Broche |
Description |
Broche |
Description |
| 1 |
Masse |
35 |
Bus de données, treizième ligne bidirectionnelle |
| 2 |
Masse |
36 |
Bus de données, quatorzième ligne bidirectionnelle |
| 3 |
Masse |
37 |
Bus de données, quinzième ligne bidirectionnelle |
| 4 |
Masse |
38 |
Bus de données, seizième ligne bidirectionnelle |
| 5 |
Masse |
39 |
Bus de données, contrôle de parité 1 |
| 6 |
Masse |
40 |
Bus de données, première ligne bidirectionnelle |
| 7 |
Masse |
41 |
Bus de données, deuxième ligne bidirectionnelle |
| 8 |
Masse |
42 |
Bus de données, troisième ligne bidirectionnelle |
| 9 |
Masse |
43 |
Bus de données, quatrième ligne bidirectionnelle |
| 10 |
Masse |
44 |
Bus de données, cinquième ligne bidirectionnelle |
| 11 |
Masse |
45 |
Bus de données, sixième ligne bidirectionnelle |
| 12 |
Masse |
46 |
Bus de données, septième ligne bidirectionnelle |
| 13 |
Masse |
47 |
Bus de données, huitième ligne bidirectionnelle |
| 14 |
Masse |
48 |
Bus de données, contrôle de parité |
| 15 |
Masse |
49 |
Masse |
| 16 |
Masse |
50 |
Masse |
| 17 |
+ 5V |
51 |
+ 5V |
| 18 |
+ 5V |
52 |
+ 5V |
| 19 |
N/C |
53 |
N/C |
| 20 |
Masse |
54 |
Masse |
| 21 |
Masse |
55 |
Arrivée d'information |
| 22 |
Masse |
56 |
Masse |
| 23 |
Masse |
57 |
Bus occupé par une transmission |
| 24 |
Masse |
58 |
Accusé de réception d'un octet |
| 25 |
Masse |
59 |
Reset Remise à zéro |
| 26 |
Masse |
60 |
Message |
| 27 |
Masse |
61 |
Sélection |
| 28 |
Masse |
62 |
Contrôle ou de données |
| 29 |
Masse |
63 |
Demande de transfert |
| 30 |
Masse |
64 |
Entrée/Sortie |
| 31 |
Masse |
65 |
Bus de données, neuvième ligne bidirectionnelle |
| 32 |
Masse |
66 |
Bus de données, dixième ligne bidirectionnelle |
| 33 |
Masse |
67 |
Bus de données, onzième ligne bidirectionnelle |
| 34 |
Masse |
68 |
Bus de données, douzième ligne bidirectionnelle |
