- Les Résistances bobinées.

- Les Résistances bobinées sont obtenues en enroulant un Fil de haute résistivité (par exemple : Nickel-chrome, Constantan, Manganine) sur un Support isolant en céramique imprégné, à Température élevée, de Résines spéciales. Les techniques de fabrication adoptées pour ces Résistances sont également très variables afin que l'on puisse généraliser leur Forme et leurs Dimensions.

- Sur l'image est représenté un type de Résistance bobinée obtenu en enroulant un Fil résistif autour d'un Support brut et isolant, peu sensible aux Hautes températures, les extrémités du fil sont Soudées aux bornes et l'ensemble et protégé avec un Revêtement cylindrique de matière plastique moulée, supportant une température de 220° C.

- Ce type de Résistance bobinée à donc un aspect semblable à celui d'une Résistance agglomérée ordinaire, à la différence que le premier Anneau de couleur est le double des autres. La Puissance de ces Résistances ne dépasse pas généralement les 2 Watts et les valeurs s'échelonnent de 1 W à 10 W.

- La Résistance bobinée illustrée sur l'image ci-dessus diffère de la précédente par le Revêtement externe isolant qui peut supporter une Température de 350°C. Les valeurs Ohmiques de ces résistances vont de 0,1 W à 33 kW avec une Puissance maximale de 30 Watts pour usages courants.

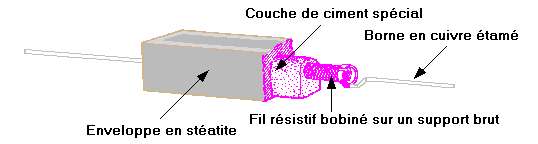

- Ce type de Résistances bobinées est particulièrement adapté pour Dissiper des Puissances élevées, elles sont réalisées avec une enveloppe en Stéatite à section carrée et scellées avec un Ciment spécial.

- Quelques exemples de ces Résistances dont certaines sont munies d'un Ressort en acier faisant office d'Ailette de refroidissement. De cette façon, on évacue d'avantage les calories et on peut augmenter la Puissance nominale dissipée par la Résistance. Ce Ressort constitue également un organe de Fixation au châssis et parfois il fait partie intégrante de la Résistance.
